前言
　　T·FD-06（B-H50）型翻車機夾輪器適用于翻車機卸煤專用線路等停車防溜設備，是實現翻車機停車防溜自動化技術的裝備。T·FD-06（B-H50）型翻車機夾輪是由沈陽合普鐵道科技有限公司開發研制，并先后通過沈陽鐵路局鑒定、鐵道部科技成果審查。T·FD-06（B-H50）型翻車機夾輪采用內側雙軌條制動、彈簧加壓、單控和微機控制，滿足于翻車控制中心信號聯鎖和信號集中控制的基本條件，適用于各翻煤線停車防溜使用。
一、主要特點
　　1、電機驅動、機械傳動代替液壓傳動，傳動平穩，運行穩定、可靠，故障率低。徹底改變由于液壓傳動系統運用過程中漏油或內泄等故障率高的問題。
　　2、采用具有自鎖功能的絲杠絲母傳動，能夠在緩解或制動狀態下自行鎖閉。避免了液壓傳動機構由于停電或漏油造成制動狀態的改變，影響調車作業。該設備設置手動機構，可實現人工手動操作，在非常情況下不影響調車作業。
　　3、該設備設置制動能力調整裝置，可根據現場情況，適當調整制動軌開口尺寸，制動能高可達到0.25m≤Hz≤0.30m。同時還可以依據制動軌的磨耗情況，適當調整制動軌尺寸，穩定制動能力。解決了液壓停車器由于制動軌磨耗不能調整制動能力帶來的制動軌更換及維修成本加大問題。
　　4、該設備設置伸縮萬向結傳動機構，制動臂為游動形式，制動軌設置安全引導口，可滿足車輛蛇形運動的要求，防止對該設備沖擊造成的損壞，延長設備使用壽命。
　　5、該設備傳動機構采用高耐磨材料制作，可實現連續運轉10萬次以上，大大延長設備的使用壽命。
　　6、該設備潤滑采用開放式耐磨潤滑脂，連接件采用銷軸連接，日常維修量小，降低維修成本，解決了液壓傳動機構漏油等問題，減少了維修人員的配備。
　　7、該設備設置斜楔絕緣軌卡裝置，實現了軌道絕緣，滿足軌道電路的要求。該軌卡具有夾緊力大，有效防止因頻繁作業，設備鎖緊力不夠，造成停車器設備爬行的現象，影響調車作業。
　　8、該設備制動臂底粱采用魚腹形高強度底粱，有效防止由于制動粱強度不足，造成制動軌制動角度的改變，影響制動能力。
　　9、控制系統采用PLC可編程自動控制，具有故障報警、超時報警功能。PLC運行可靠，并可簡便的納入信號聯鎖系統。

二、技術參數
1、動作時間：
　　制動時間：t_z≤30s；
　　緩解時間：t_h≤30s。
2、 兩制動軌制動面距離：
　　制動位：L_z=1365±3mm
　　緩解位：1345mm≤ L_z≤ 1350mm
3、制動軌作用面最高點距鋼軌面中心高度：
　　制動位：非標翻車線h_z≤50mm
　　緩解位：非標翻車線h_Ｊ≤50mm
4、單臺制動能高：H_z=0.25m～0.30m
5、制動軌長度：
　　全　長：非標翻車線　5265 mm
　　有效長：非標翻車線　4426mm
　　引導角度：≤6o
　　導角長度：350mm
6、電動機：
　　功率：1.5kw，電壓：三相交流380V；電流3.4A
三、停車器的基本結構和工作原理
1、基本結構
　　T·FD-06（B）型電動停車器，采用電機驅動、彈簧施壓的內撐雙軌條制動方式。直接安裝在線路的基本軌上不需要任何基礎。是具有鎖閉功能的動、靜態防溜裝置。

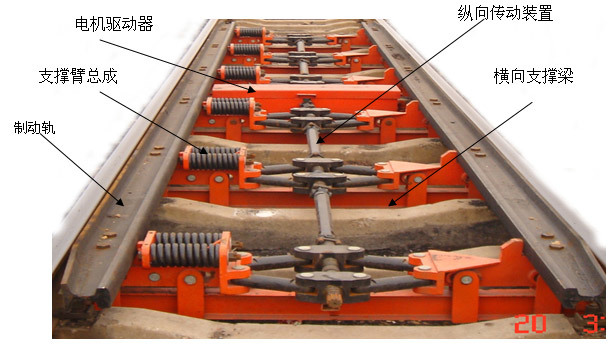

　　每臺裝置由2根制動軌，4組支撐臂，4組橫向四連桿支架，1套電機驅動裝置，1組縱向傳動裝置，1組表示裝置，4根傳動軸以及控制電路系統等組成。

1·1 制動軌
　　由50kg/m在用鋼軌加工而成，全長5265m m，兩端設有引導口，軌底制動。
1·2 支撐臂總成
　　由左支臂、右支臂、活動支臂、彈簧、連桿、銷軸、絲桿及絲母組件等組成
1·3 橫向支撐梁
　　由1根工字鋼、2個吊耳、4對立耳焊接而成，工字鋼上有磨擦板、銷軸、兩端有內外軌卡、絕緣墊及緊固螺栓。
1·4 電機驅動器
　　由電動機、擺線針輪減速器、聯軸器、電機保護殼、連接法蘭、連接銷、傳動軸組成。
1·5 縱向傳動裝置
　　主要有4根萬向節傳動軸、花鍵法蘭、4根對稱絲桿、絲母組成。
1·6 表示
　　采用高可靠性的、防水的無觸點干簧開關作為表示條件，靈敏度高，表示準確。
2、工作原理
　　T·FD-06（B）型電動停車器是一種以電機為動力，內撐式雙軌底制動，彈簧施壓后，機械傳動、具有鎖閉功能的動、靜態防溜裝置。主要用于調車線尾部及翻車線的動、靜態防溜。
　　當翻車線作業時，車列停穩后，按制動按鈕指令，通過控制系統使停車器轉換為制動位，這時制動軌工作面會將開口增至1365±5mm，大于車輪內側距離1353±3mm，處于制動狀態，由于車輪內側距離小于制動軌的開口尺寸，車輪將通過制動軌強行壓縮制動彈簧。在制動彈簧的反作用力下使制動軌與車輪之間產生強大的摩擦力，防止車輛溜逸。
　　當作業結束，按緩解按鈕指令，通過控制系統使停車器轉換為緩解狀態。這時停車器在驅動機構驅使下回縮到小于1350mm，使解體車輛在沒有摩擦力的情況下順利牽出。
四、控制系統的組成及操作
1、概述
　　T·FD-06（B）型電動停車器控制系統是以工業級可編程控制器（PLC）技術于一體的數字化控制系統。通過人性化的程序設計，值班操作人員可以對停車設備狀態進行監視，可編程控制器根據控制信號控制停車器的制動與緩解。當停車器運行到制動或緩解位置時，停車器內部的表示開關將信號傳送給可編程控制器，可編程控制器根據信號控制停車器停止，完成一次控制?？刂葡涿姘甯鶕?jù)停車器的狀態，顯示出不同的信息。
2、系統組成

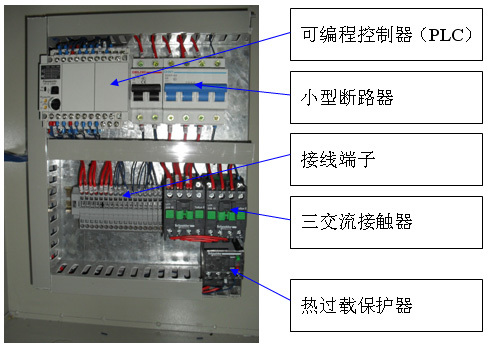

　　本系統由一臺FP-X C30R工業級可編程控制器（PLC）、小型斷路器、三交流接觸器、熱過載保護器及接線端子、控制面板、防護箱組成如圖。

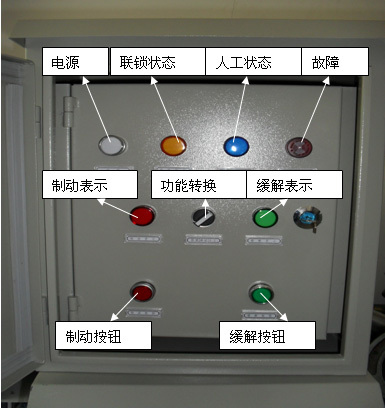

　　控制面板組成：有電源燈、故障燈、到位表示燈、功能轉換開關、制動按鈕及緩解按鈕組成如圖：
