簡 介
　　HFC-01型貨票管道傳輸系統是編組站綜合自動化的重要組成部分，是編組站、區段站貨票傳輸?shù)淖詣踊O備。該設備于二OO五年九月十三日通過沈陽鐵路局鑒定，科技成果鑒定證書，沈陽鐵路局技鑒字[2005]第25號。并于二OO五年獲得國家專利，專利號：200520091866.4。
　　HFC-01型貨票管道傳輸系統，實際上是把傳輸?shù)奈锛湃牍艿纼?nèi)的容器中，通過管道內空氣動力，把容器在甲、乙兩地間互相傳送的一種自動控制設備。試驗研究結果表明，效果良好。
適用范圍及安裝地點
　　應用范圍：
　　1、在區段站，編組站的到達場至出發場、編發場間的貨票傳遞。在雙向系統的車站上、下行場轉場車流的貨票相互傳遞（上行到達廠至下行出發場，下行到達場至上行出發場）。
　　2、較大貨運站，自貨運辦公室至出發場、編發場間的貨票傳遞。
　　3、在工業站、港灣站，路礦、路港交接車流的貨票相互傳遞。
　　安裝地點選擇的基本原則：
　　1、系統中的始點（甲地）、終點（乙地）應盡量設置在作業人員方便的最近距離的室內或室外。必要時可考慮安裝升降設備。
　　2、管道走向應通過選線設計確定，主要考慮以下幾點：
　　a、站場地形條件；
　　b、管道走向在地下、地面、架空時，均應滿足有關設計規范的要求；
　　c、管道走向應充分考慮調車作業人員的人身安全，要滿足運營的要求；
　　d、管道在地下橫越線路時，應進行必要的防護。在架空橫越線路時，凈空高度要滿足有關設計規范的要求；
　　e、甲、乙兩地間的管道設置，應以最短的直線距離為宜，受到建筑物影響時，可適當調整。
　　安裝地點：
　　1、根據站場實際情況，結合車站技術作業過程，通過優化設計確定；
　　2、根據車站要求，充分吸收作業人員的意見，確定選線方案；
　　3、條件允許應盡量在室內設置收發裝置，動力設備和電控設備。

結構原理與技術特點

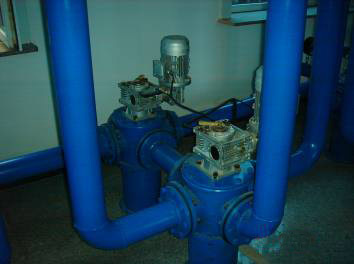

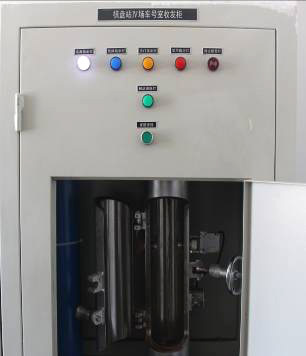

　　HFC-01型貨票管道傳輸系統主要由管道設備、動力設備、輸送容器、收發裝置、換向裝置及電控設備六大部分組成。實現了貨票在編組站、區段站內較長距離、準確、快速、安全的自動化傳輸。其功能與技術特點如下：
　　1、傳輸中，切換氣流控制閥采用旋塞式錐閥結構，取代隔板式結構、氣密性好，效率高。
　　2、提高傳輸速度，傳輸物件的速度在10m/s以上時，合理選擇動力及管道傳輸?shù)慕Y(jié)構形式。
　　3、管道架設地面，也可以埋設在地下，解決了鐵路電氣化區段與接觸網的干擾問題。
　　4、采用可編程序控制系統，更好地解決了傳送物體在傳送過程中的控制。主要是控制物件的位置、運動方向、故障后的查詢處理、復位及系統狀態的檢測等。
　　5、采用觸摸屏控制按鈕，取代原有手動按鈕，故障率低。同時通過顯示屏可顯示設備運行狀態，故障情況及運行位置。
　　6、甲、乙兩地之間設置處理器并與PLC可編程序控制器相連，兩地間增設中繼器，滿足遠距傳輸?shù)囊蟆?br data-filtered="filtered"> 主要技術參數
　　1、輸送管道 冷拔無縫鋼管 ∮110×4mm；
　　2、輸送重量 <2kg；
　　3、輸送距離 ≤3000m；
　　4、輸送速度 10m/s；
　　5、曲線半徑 2.5m；
　　6、容器有效容積 ∮75×320mm；
　　7、輸送方式 正負壓雙向傳輸；
　　8、電控方式 可編程控制器自動控制；
　　9、電源 380V±10%；
　　10、加速度 ≤5m/s²
　　11、管道壓力 30kpa
經濟和社會效益
　　HFC-01型貨票管道傳輸系統廣泛應用，其經濟和社會效益明顯，如下幾點：
　　1、節省人力，減輕了作業人員的勞動強度；
　　2、消除了作業人員在場內的行走和垮越線路，避免了可能發生的事故隱患，確保作業人員的人身安全；
　　3、節省了交通工具（如汽車、摩托車、自行車等）購量和維修費用。
　　4、系統整個設備結構比較簡單，安裝容易。在同類產品中，制造成本較低。
　　5、系統設備投產后，維修工作量很少，維修費用低，減少運營成本。
　　6、系統運用過程中，確保貨票及時、完整、安全輸送到目的地。
　　7、鐵路貨票管道傳輸系統科技成果轉化為生產力，實現規?；a(chǎn)，工廠可以增加品種，提高產值，擴大就業，為社會創造財富。
　　8、鐵路貨票管道傳輸系統的運用，更加完善了編組站的綜合自動化水平，具有深遠的重要意義。
